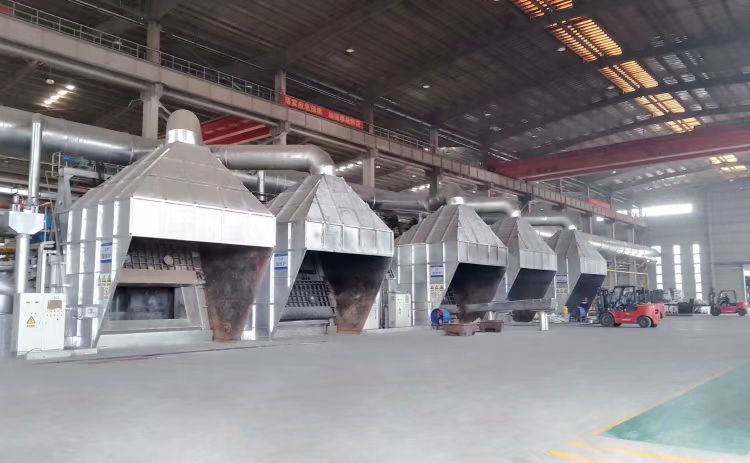

罩式炉是一种广泛应用于金属热处理工艺的设备，主要用于淬火、退火、回火等工艺。以下是罩式炉的主要结构特点：
1. 炉台
基础部分：炉台是罩式炉的基础部分，需要有足够的强度和稳定性来支撑内罩、工件以及加热罩或冷却罩的重量。
辅助装置：炉台上通常配备气体进出口管道、温度传感器接口等，以满足热处理过程中气体保护和温度监测的需求。
2. 内罩
密封作用：内罩起到密封的作用，防止热量散失和保护工件免受外界污染。
材质与结构：内罩通常由不锈钢板卷制密焊成型，罩底法兰和真空密封槽由大型立车精车加工成型。
3. 加热罩
加热元件：加热罩内设有加热元件，如电阻丝或电阻带，通过给加热元件通电产生热量，热量通过内罩传递给工件。
隔热措施：加热罩采用有效的隔热措施，减少了热量的散失，提高了能源利用效率。
结构设计：加热罩采用钢板卷制密焊成型，炉衬采用节能型全纤维模块结构，炉顶为全纤维波浪叠法高压捆扎吊平顶。
4. 冷却罩
冷却方式：冷却罩内通常采用风冷、水冷等方式来加速工件的冷却，以达到所需的热处理效果。
双风机螺旋送风：冷却罩由双风机螺旋送风快速冷却，确保冷却过程高效。
5. 温控系统
智能控制：采用多段智能程序温度控制仪控制，温度控制系统的稳定性、重复性十分可靠。
超温保护：具备超温报警功能，确保操作安全。
6. 移动装置
炉体移动：炉体移动装置采用摆线针轮减速机，通过链条、链轮、传动轴、轴承传动铸钢走轮，达到传动效果。限位装置限制炉体位置，确保精确控制。
轻巧设计：炉体轻巧，通过手摇机构或电动装置可轻便地移开炉体，露出炉台，装卸料方便。
7. 节能与环保
节能效果：采用全纤维炉衬结构，比同规格的砖体电阻炉节能30~38%，升温速度提高1倍。
环保设计：运行过程中无噪声、无污染，符合环保要求
